块存储的监控与运维是非常重要的,EBS Lens针对块存储提供数据分析、资源监控的功能,可以帮助用户获取云上块存储资源信息与性能监控数据、提升云上块存储资源的管理效率、高效分析业务波动与资源性能消耗情况。

EBS监控现状

块存储是阿里云为云服务器ECS提供的块设备产品,具有高性能和低时延的特点。临近双十一,在大促的时候,磁盘IO往往是运维的重点,如果磁盘负载过高,那么关键的业务可能会停滞甚至崩溃。EBS监控目前存在几个问题:

  • 块存储提供的原生监控仅限制在单实例级别,只能查看单个云盘的性能监控,缺少对全局云盘状态的监控,如果云盘数量很多,那么云盘状态的监控就非常麻烦。
  • 通过SLS Logtail, Telegraf或者云监控agent等,可以实现对单个ECS实例所有云盘的状态的监控。但是这些监控方式都是侵入式的,agent的安装、监控大盘的维护、云盘实例监控精细化控制、以及跨ECS实例的监控,对于用户来说,都有很大的学习成本和代价。
  • 分析维度单一,以上场景下,对云盘的监控和分析还是基于云盘ID的,而云盘资产本身的属性也包含很多信息。比如用户想看到一个自己所有云盘资产的大图、各个地域的云盘分布、各个云盘类型的比例等信息,都是很难做到的。
  • 正是考虑到用户对EBS监控的使用有如上的痛点,SLS团队联合EBS团队发布了EBS Lens,针对块存储提供数据分析、资源监控的功能,可以帮助用户获取云上块存储资源信息与性能监控数据、提升云上块存储资源的管理效率、高效分析业务波动与资源性能消耗情况。

    EBS Lens产品特点

    自动化数据采集

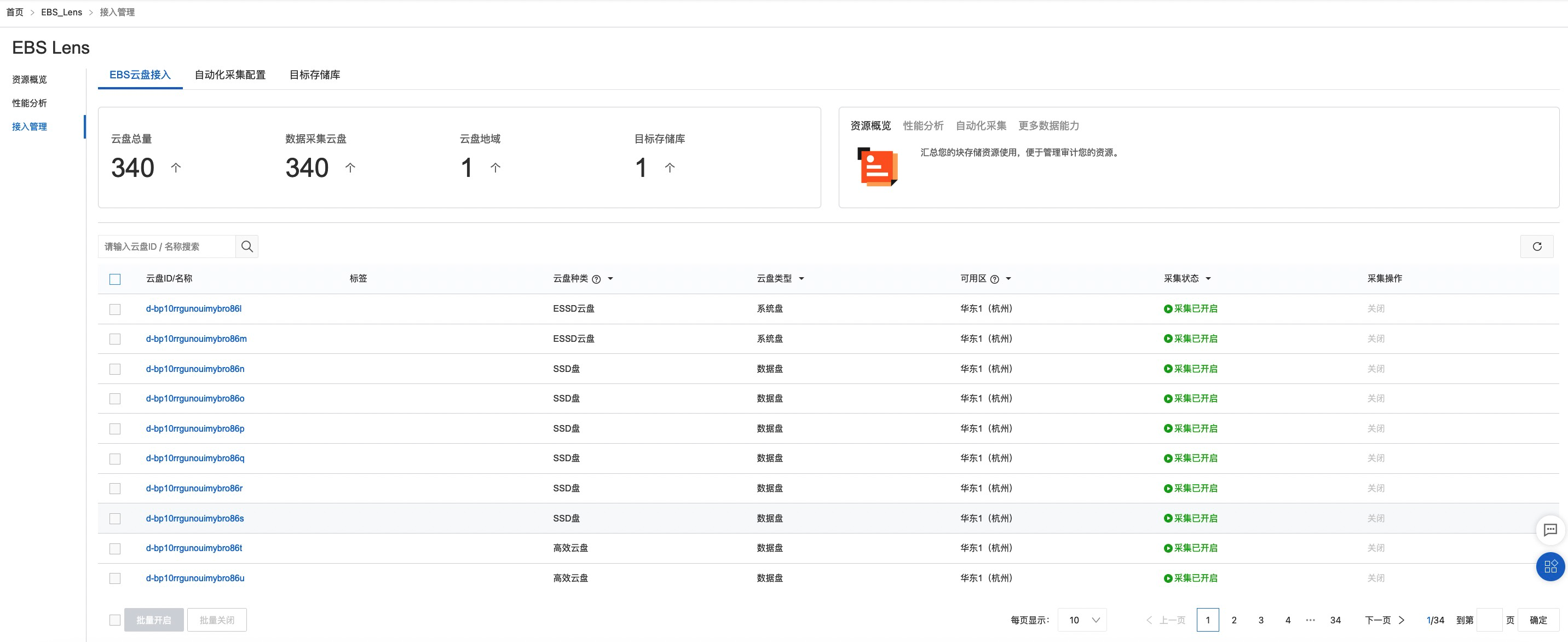

    EBS Lens开启后,SLS会自动从用户的EBS资产中拉取云盘列表。进入APP后首先展示的就是接入管理页面,在这个页面,可以看到EBS云盘全局的一个管理视图,包含以下信息:

    • 展示当前接入的云盘总量、数据采集的云盘数量、云盘的地域和目标存储库的数量。
    • 展示EBS实例信息。例如,实例ID、标签、云盘种类、云盘类型、可用区信息、采集状态、采集操作等信息。如果用户在开启EBS Lens之后,对EBS云盘有新建、更新和删除操作的话,SLS会自动更新这里的云盘列表。

    EBS云盘资产同步过来之后,需要用户开启云盘资产的监控数据采集。在这里,我们提供两种采集方式,一种是供用户进行精细化管理的手动采集,还有一种是在EBS云盘数量过多的情况下,方便用户全局管理的自动化采集。

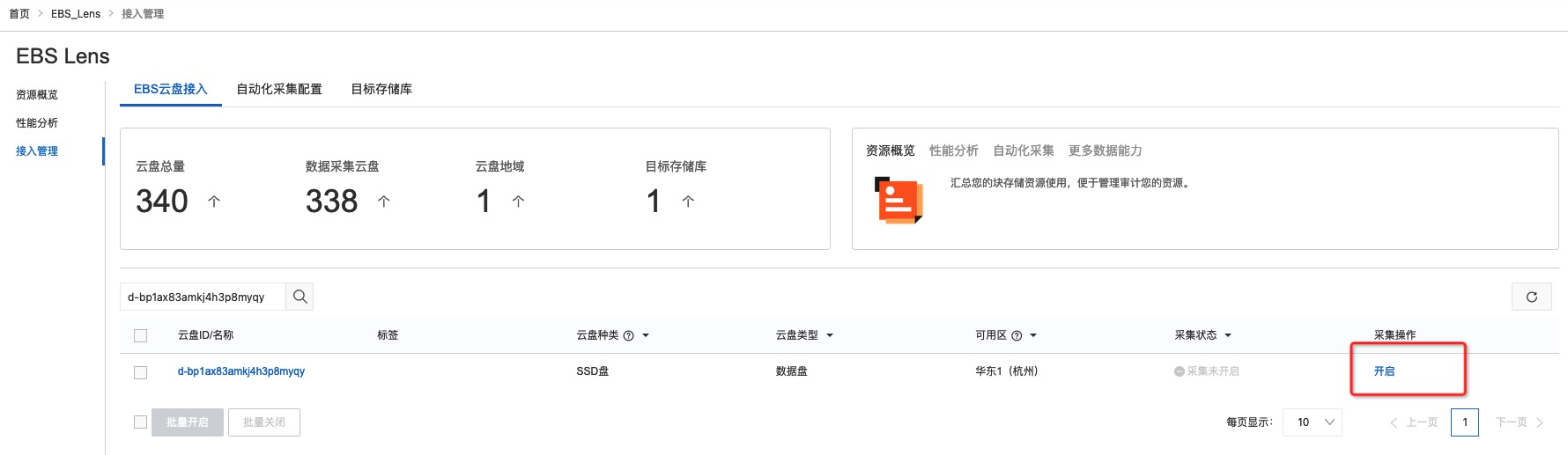

    手动采集

    • 支持对单个实例的采集状态进行管理。
    • 考虑到EBS实例数量会比较多,这里支持在单个分页下面进行批量开启/批量关闭操作。

    自动化采集

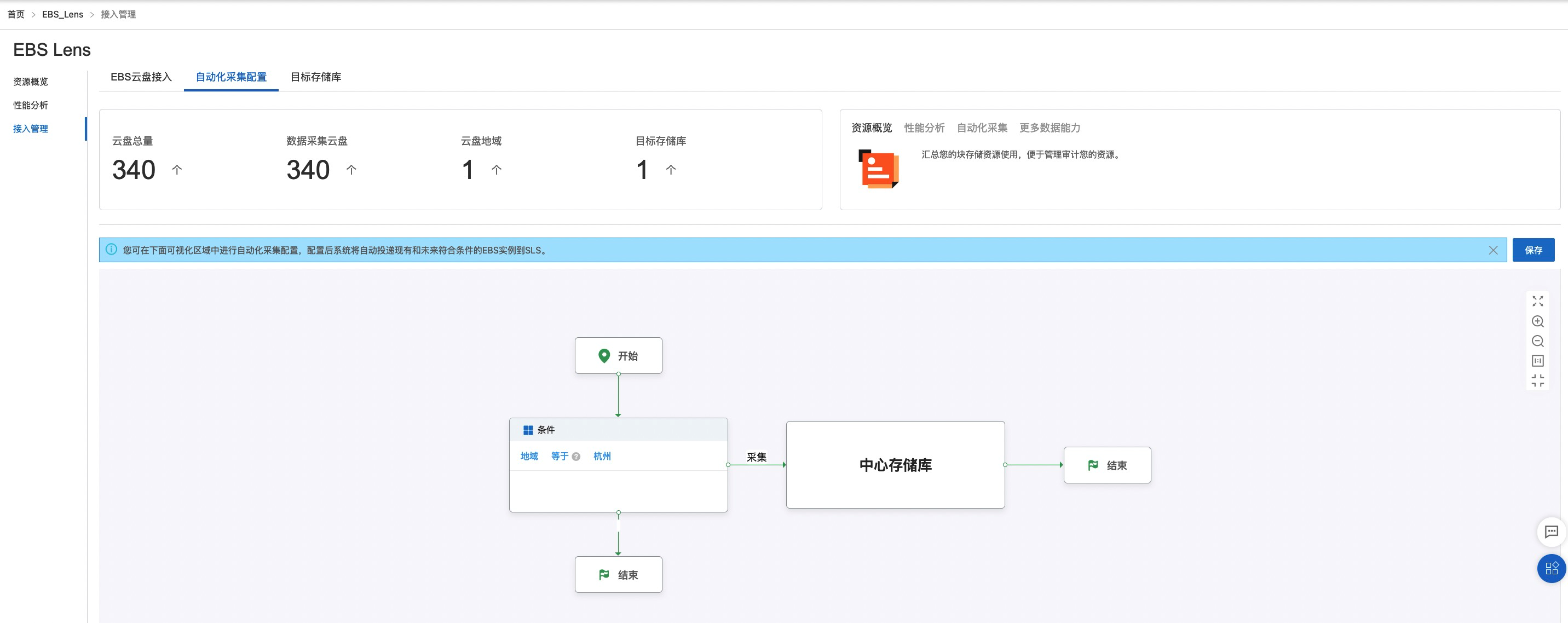

    当用户云盘有几百甚至上千个的时候,手动采集的管理方式显然不能满足需求,因此我们还提供了一个自动化采集的功能。自动化采集提供了图形化的配置界面:

    • 可以使用地域、实例ID、付费类型、磁盘类型、标签等属性设置采集条件。
    • 标准模式下各个条件之间为且关系。高级模式下,您可以灵活组合与嵌套条件。

    配置保存之后,自动化采集立刻开启。所有满足条件的云盘,都会自动打开日志采集,从而省去了手动操作的步骤,另外当实例有所增减的时候,自动化采集也能够感知实例的变化,进行相应的调整。

    存储库信息展示

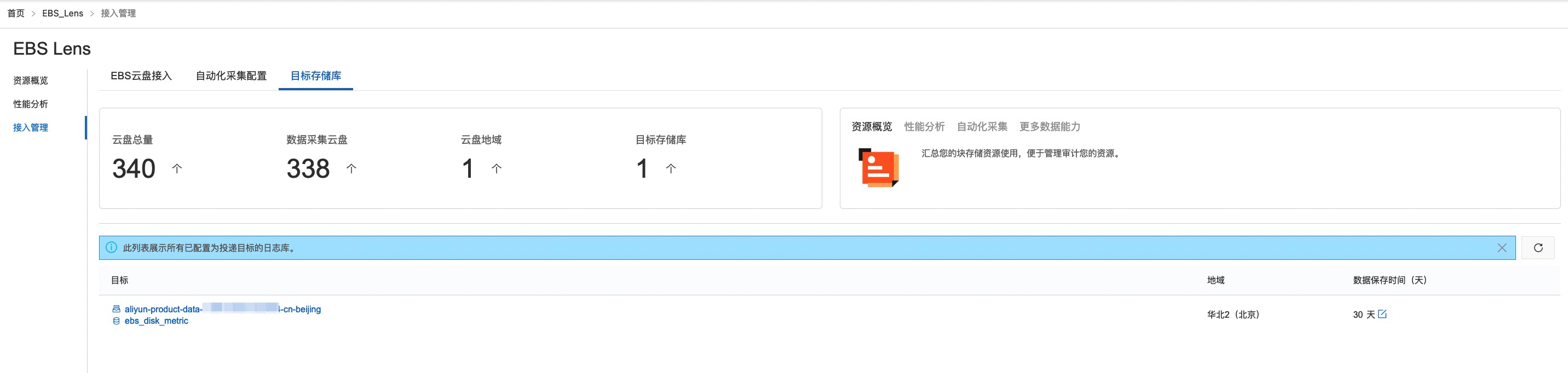

    开启云盘监控数据采集之后,SLS会从EBS云盘上拉取监控数据,然后投递到用户配置的目标存储库里,以时序数据的形式进行存储,在目标存储库这个tab里,支持的功能有:

    • 支持查看存储目标库的地域、数据保存时间。
    • 支持数据保存时间的调整。

    • 点击目标库,可以进入SLS的project页面,查看原始监控数据。

    EBS云盘资产同步、日志采集开启之后,EBS Lens就有了EBS云盘资产和云盘的监控数据了,基于这两个数据,EBS Lens做了两个监控大盘,资源概览和性能分析页面。

    多维度数据聚合与丰富的数据指标类型

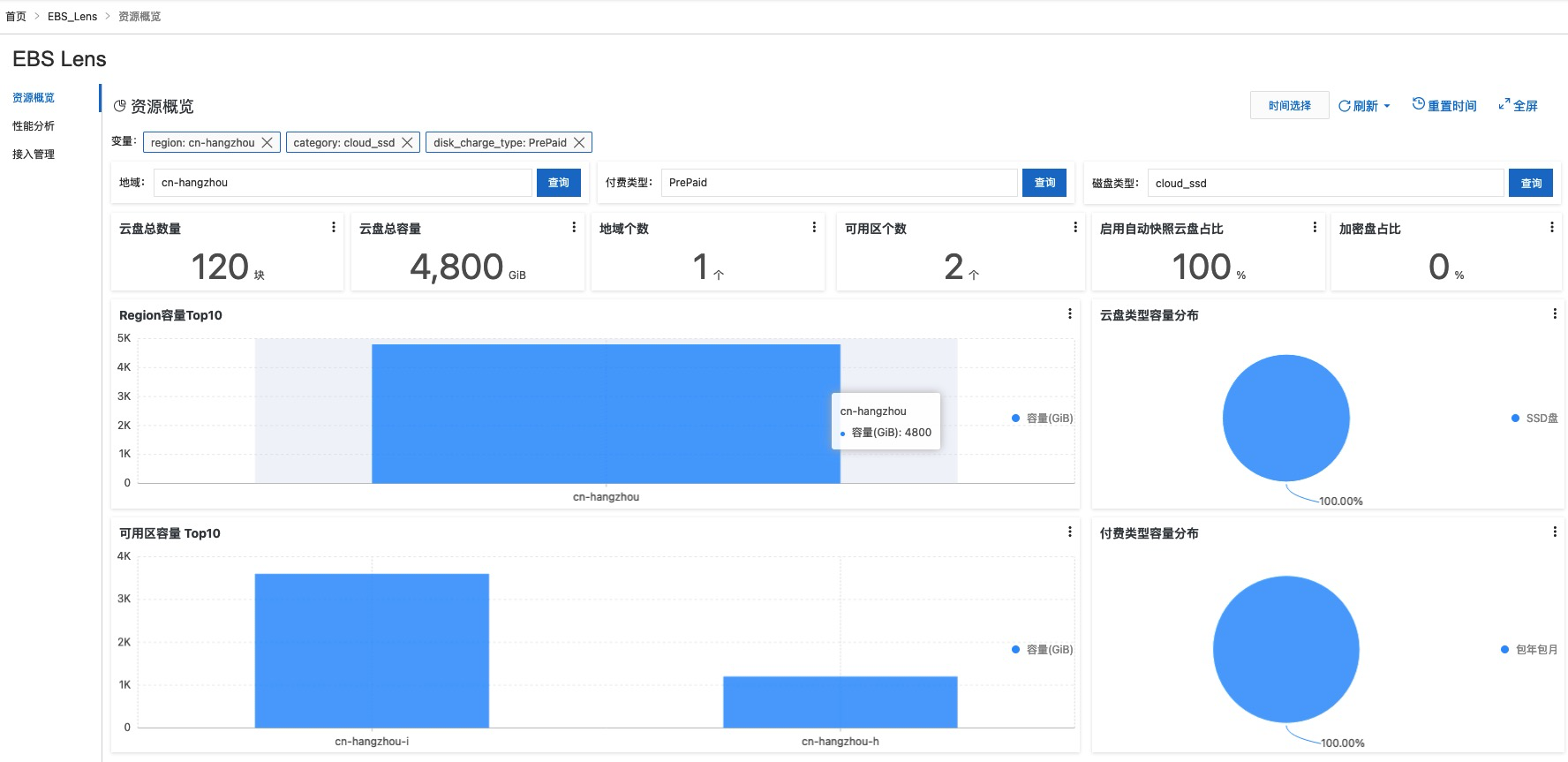

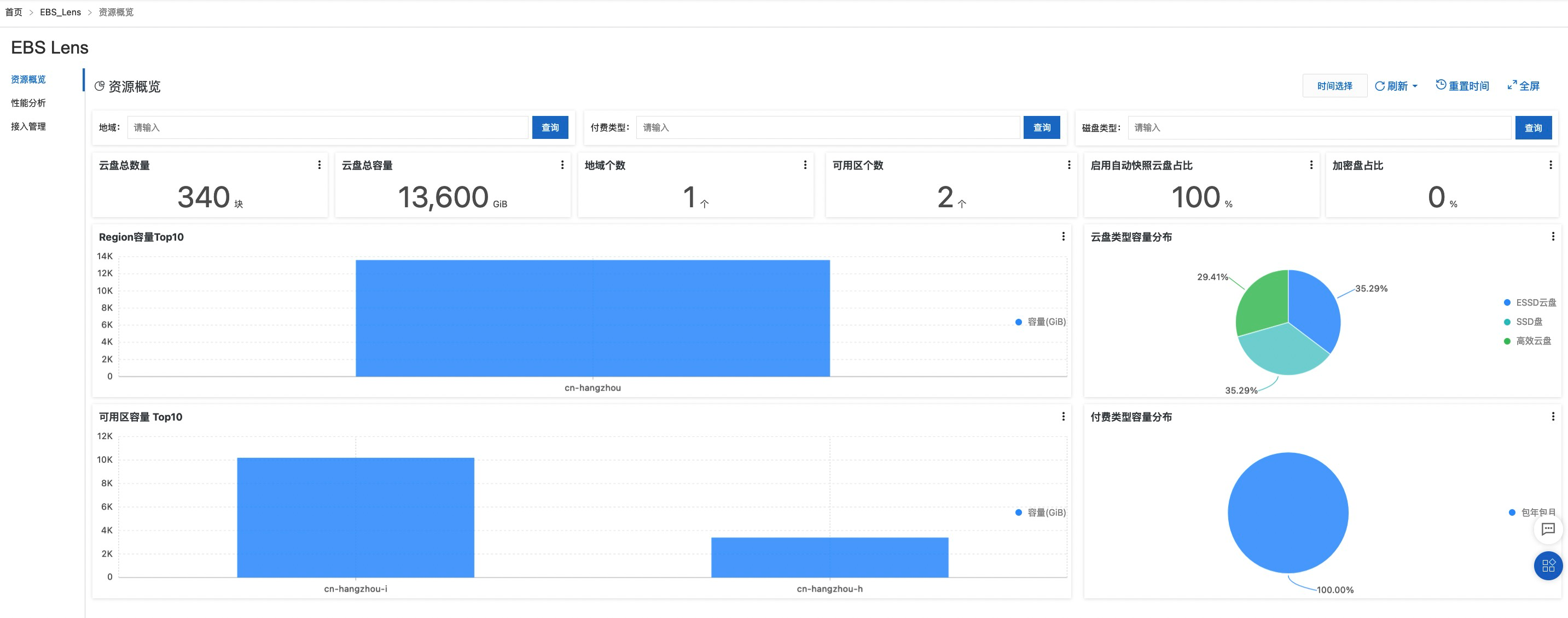

    • 资源概览页面,提供一个全局的资产大盘,默认按照用户维度,提供用户账号下所有云盘的统计信息,包括:
      • 云盘总数量
      • 云盘总容量
      • 云盘实例所属地域个数
      • 云盘实例所属可用区个数
      • 启用快照云盘占比
      • 加密云盘占比
      • Top10容量的区域
      • Top10容量的可用区
      • 云盘类型容量分布
      • 付费类型容量分布

    • 除了账号的维度外,还支持对地域、付费类型、磁盘类型进行筛选,充分满足用户的各种统计需求。

    高精度的数据监控粒度

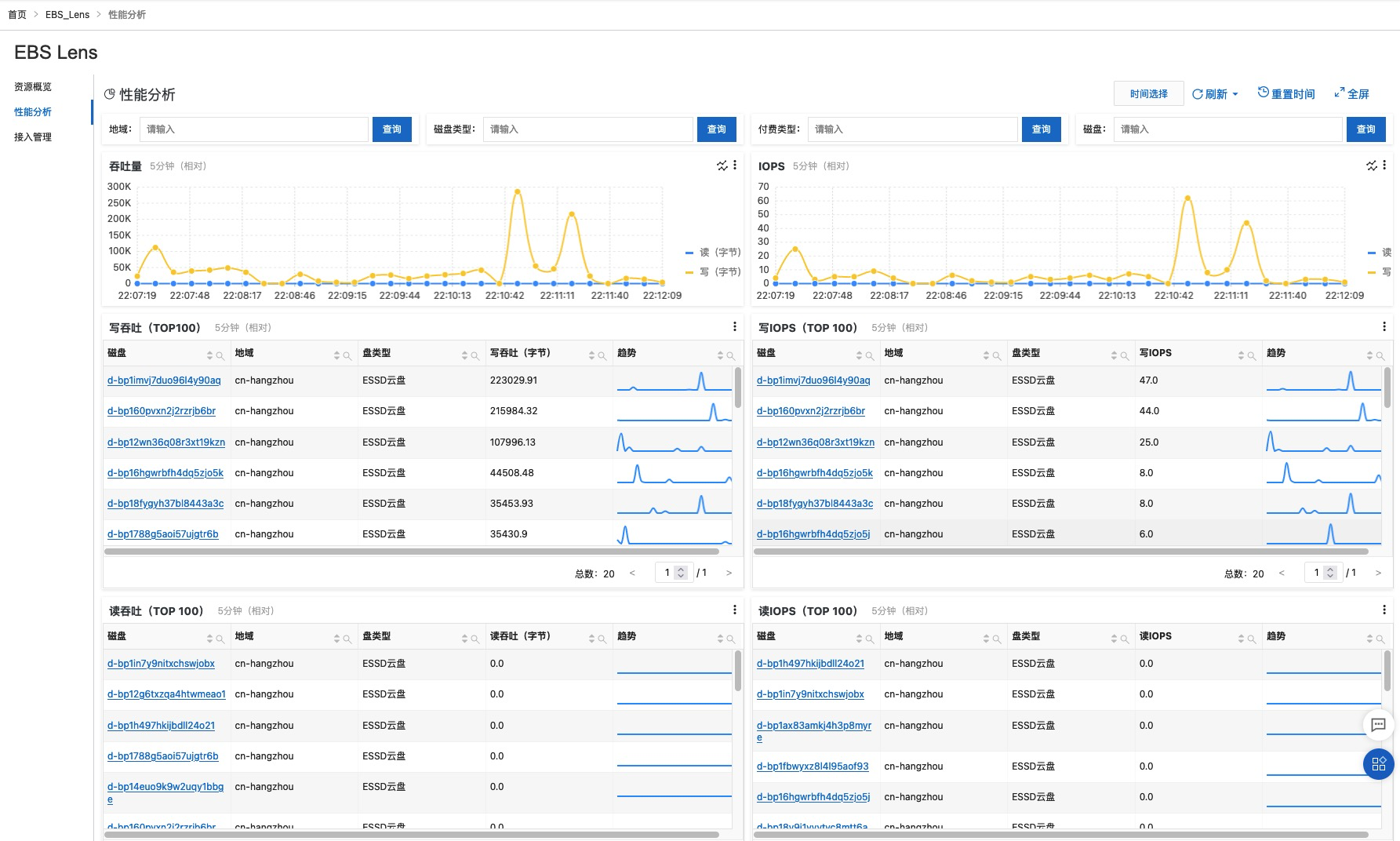

    • 性能分析页面提供了一个全局的云盘监控大盘,默认会统计用户账号下所有磁盘关键指标的监控,包括
      • 吞吐量
        • 总的吞吐量变化曲线
        • 读/写吞吐存储Top100的实例,以及吞吐变化曲线
      • IOPS
        • 总的IOPS变化曲线
        • 读写IOPS Top100的实例,以及IOPS变化曲线
      • 性能分析页面还支持对地域、付费类型、云盘类型、云盘ID进行筛选,满足用户精细化监控的需求。
      • 云盘监控粒度为10s,监控延迟为10s内,对于抖动类场景可以有效进行监控。

    使用场景

    EBS Lens有这么便捷的管理方式以及丰富、多维度的监控指标,下面我们列举了几个常用的场景,来详细说明下EBS Lens的功能:

    监控场景

    下面我们模拟日常常见的磁盘IO异常的场景,展示下EBS Lens的在监控场景下的应用。

    环境准备

  • 首先我们创建一个云盘,或者使用已有的云盘,挂载到ECS实例上。挂载云盘的操作参见:挂载数据盘。
  • 重要 云盘挂载到ECS实例后,必须创建分区和文件系统,使云盘变为可用。

  • 将账号下所有云盘通过自动化采集配置,打开监控数据采集。
  • 打开性能分析页面,确认云盘监控数据已接入进来。
  • 异常模拟

    我们进入ECS实例中,使用dd来模拟一个对磁盘的异常写入的操作:

    EBS Lens监控结果

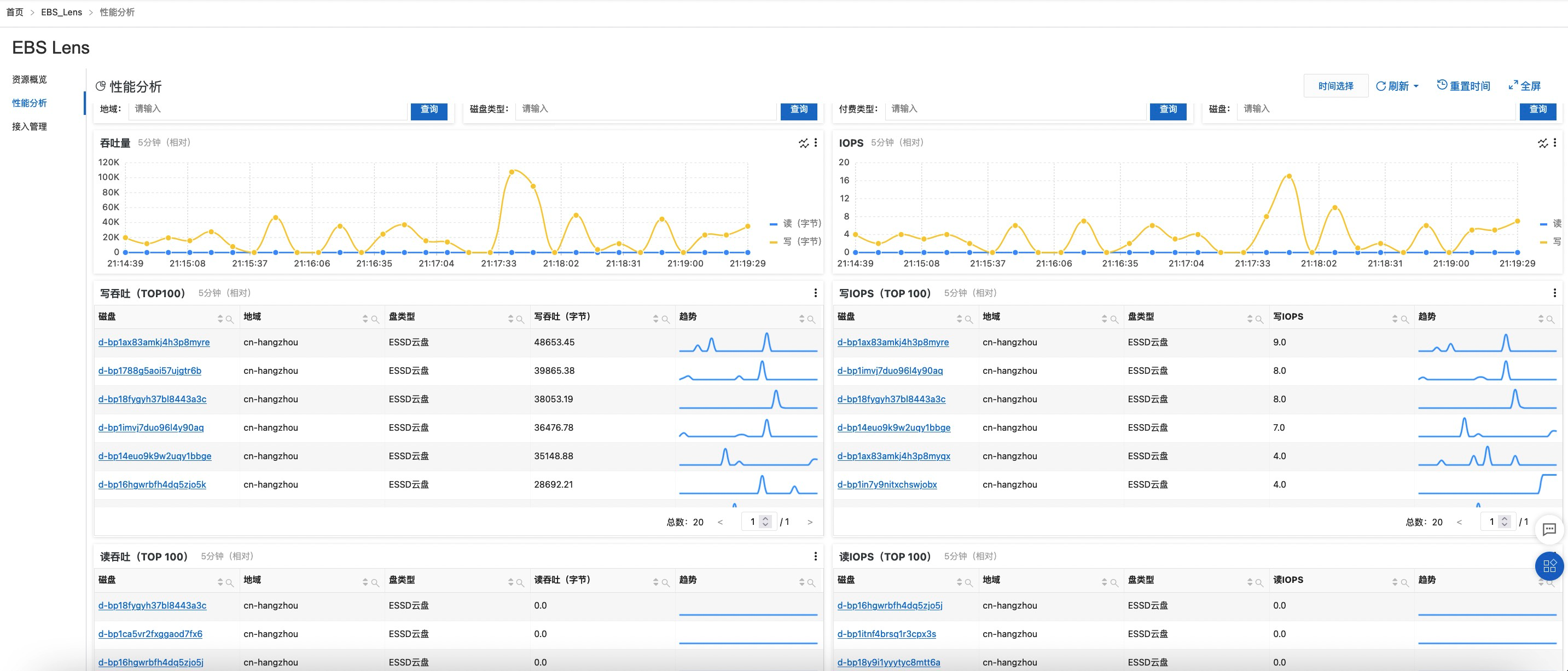

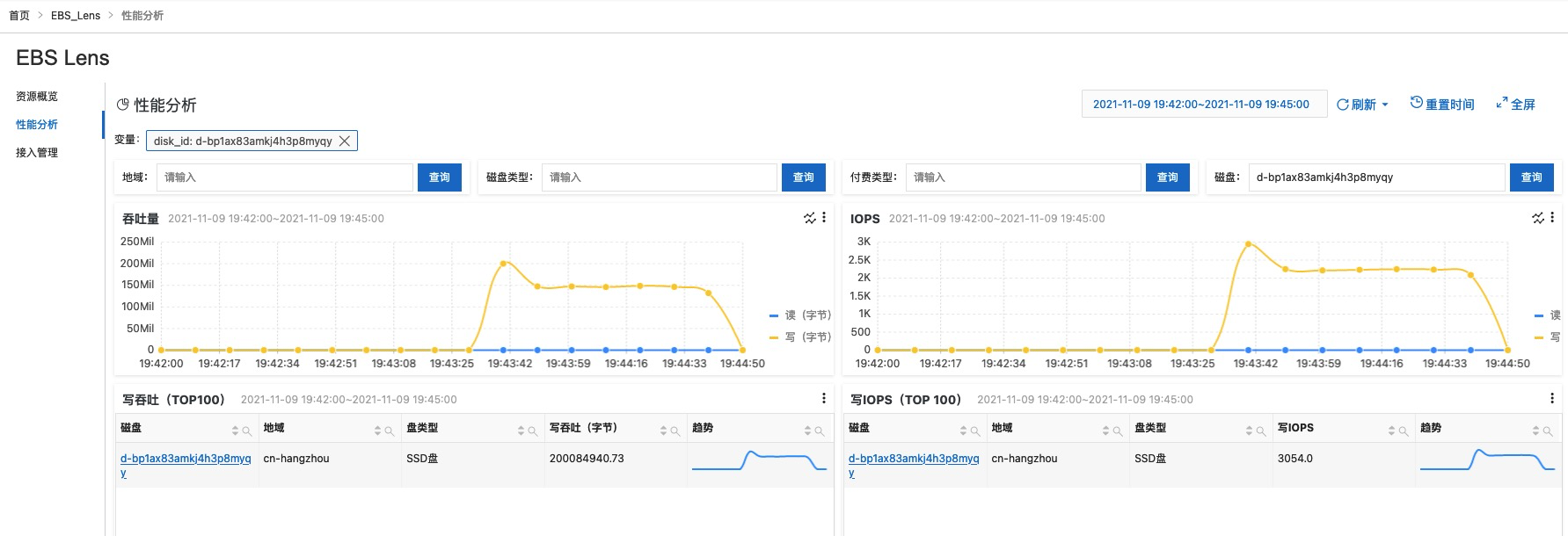

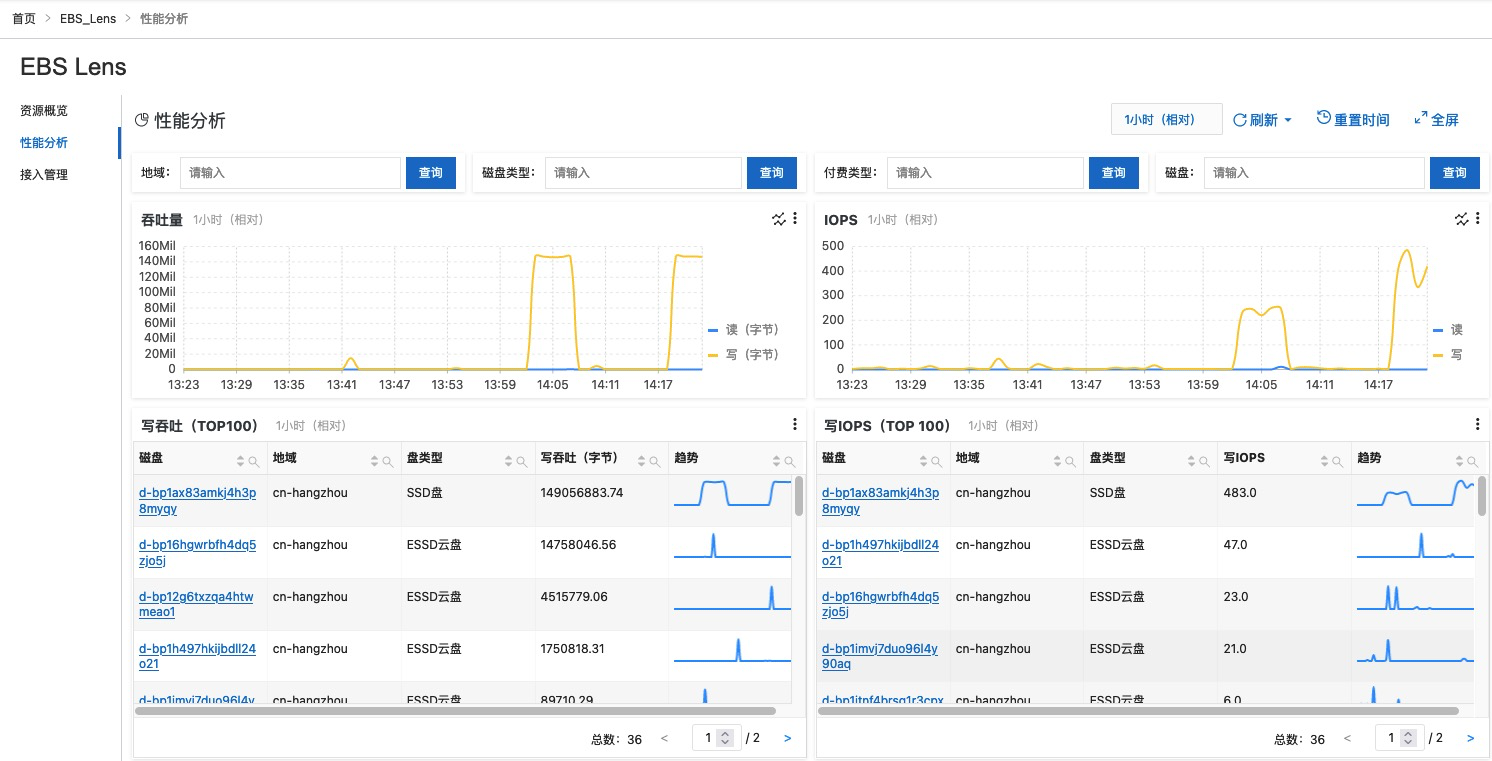

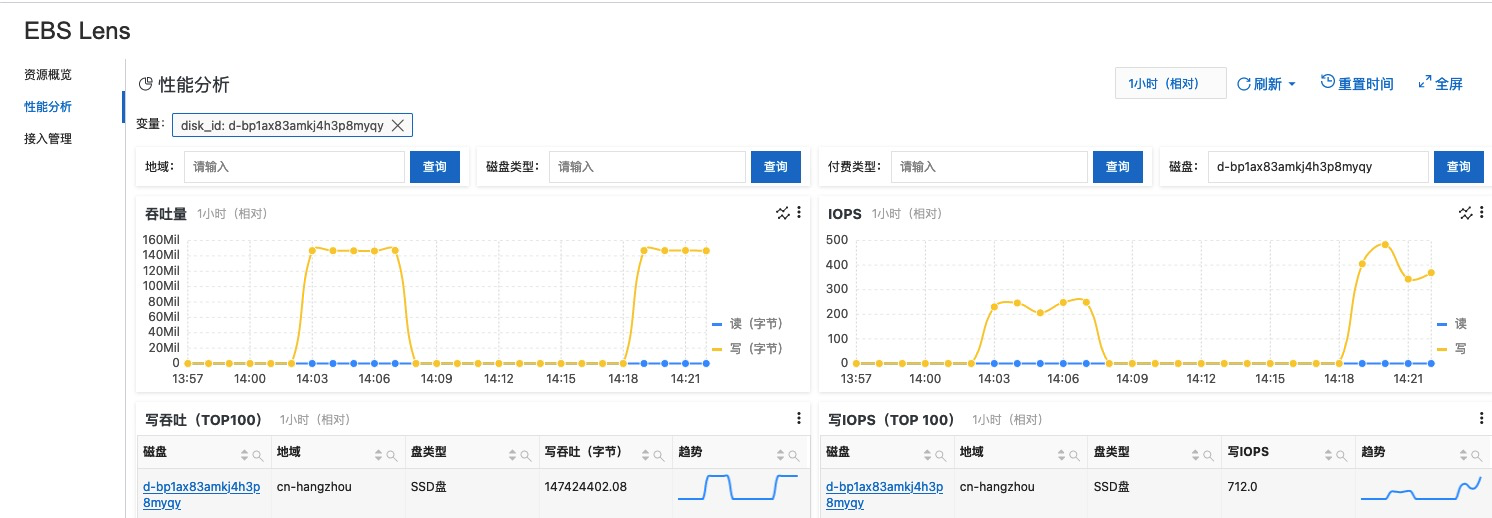

    在EBS Lens性能分析页面,从大盘里,我们发现有一块磁盘的吞吐量和IOPS迅速提升到TOP1。为了查看磁盘的详细指标,我们在过滤框内输入磁盘id,可以看到这个磁盘在选定时间范围内吞吐量和IOPS的变化。而该实例id,正是我们模拟的写入异常的磁盘。在线上,如果出现类似的问题,那么接下来我们就该去进行详细的问题定位,比如异常的服务日志打印、不合理的数据落盘等。通过调整时间范围,对于设置ttl范围内的数据,EBS Lens都支持在该页面进行展示,对于故障的复盘和分析也是有非常大的帮助的。配合SLS的告警功能,用户完全可以自动化的监控云盘的性能,准确定位异常云盘。

    服务压测和性能调优

    除了监控场景,EBS Lens在服务压测和性能调优的场景,同样有非常大的作用。所有关于性能方面的测试,最关键的基础设施就是监控指标。EBS Lens性能分析大盘就可以提供云盘实时的性能指标,这可以有效的帮助用户快速定位云盘是否存在性能瓶颈。我们模拟一个简单的写入场景:大量级的数据要以最快的速度写到磁盘上。

    环境准备

  • 我们采用跟上面环境一样的ECS环境,在这个场景下我们指定一个固定的云盘做测试。
  • 在EBS Lens的页面打开该云盘的监控数据采集
  • 场景模拟

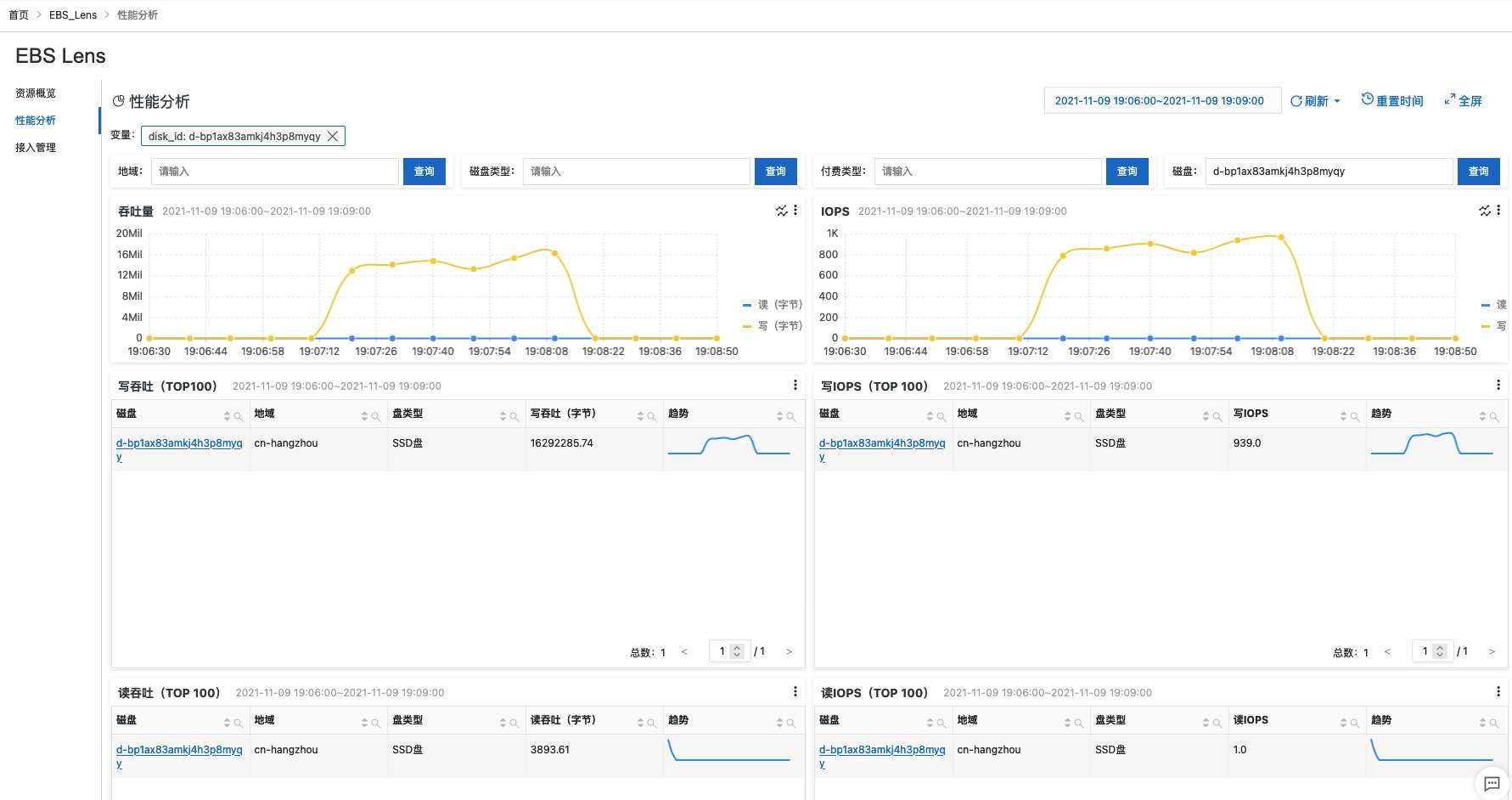

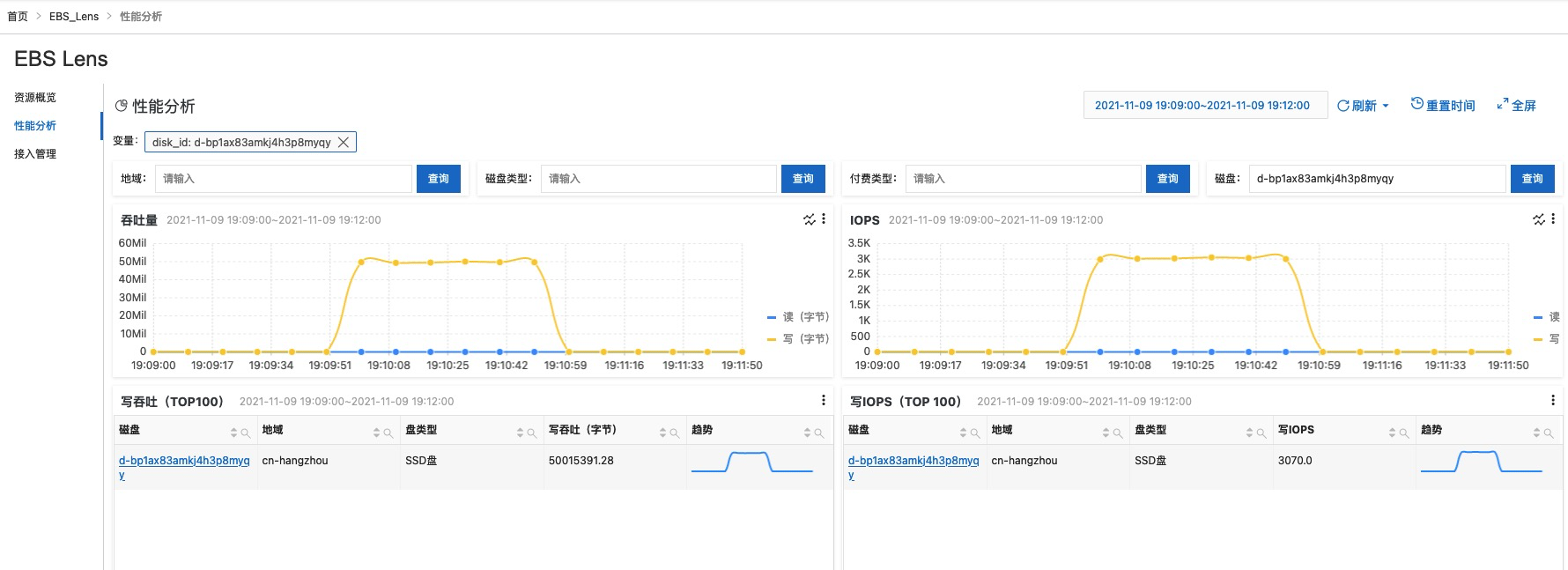

    第一版本,这里使用FIO模拟性能比较差的一个随机写的实现场景:fio -filename=/mnt/test1 -direct=1 -iodepth 1 -thread -rw=randwrite -ioengine=psync -bs=16k -size=2G -numjobs=10 -runtime=60 -group_reporting -name=mytest通过EBS Lens的监控,我们发现云盘的吞吐和IO比较低,远远没有达到云盘的性能上限,分别为15MB/s,900。参考块存储性能指标文档。因此我们再对写入脚本进行优化,把随机写的实现改成了比较好的顺序写的实现:fio -filename=/mnt/test2 -direct=1 -iodepth 1 -thread -rw=write -ioengine=psync -bs=16k -size=2G -numjobs=10 -runtime=60 -group_reporting -name=mytest通过EBS Lens的监控,吞吐达到了47MB/s,而IOPS达到了3000左右。通过块存储性能指标文档我们得知,SSD云盘的性能因数据块大小而异,数据块越小,吞吐量越小,IOPS越高。因此为了提高吞吐量,我们考虑提高单次写入的数据块大小:fio -filename=/mnt/test2 -direct=1 -iodepth 1 -thread -rw=write -ioengine=psync -bs=64k -size=2G -numjobs=10 -runtime=60 -group_reporting -name=mytest通过EBS Lens的监控,吞吐达到了143MB/s,而IOPS下降到了2300左右。由此可以看到有了EBS Lens之后,对于磁盘IO的性能测试和调优,是多么的方便。
